Máy biến áp khô hợp kim vô định hình, được phát triển vào những năm 1970, là loại máy biến áp kiểu mới sử dụng hợp kim vô định hình thay vì thép silicon làm vật liệu lõi. Nó làm giảm đáng kể tổn thất không tải, thấp hơn khoảng 70% – 80% so với máy biến áp lõi thép, và khoảng 85% dòng điện không tải. Dòng máy biến áp này là một trong những dòng máy biến áp phân phối tiết kiệm năng lượng nhất hiện có. Nó phù hợp cho các ứng dụng có hiệu suất phân phối thấp, có yêu cầu nghiêm ngặt về khả năng chống cháy, chẳng hạn như lưới điện nông thôn, tòa nhà cao tầng, trung tâm thương mại, tàu điện ngầm, sân bay, nhà ga, doanh nghiệp công nghiệp, khai thác mỏ và các nhà máy điện.

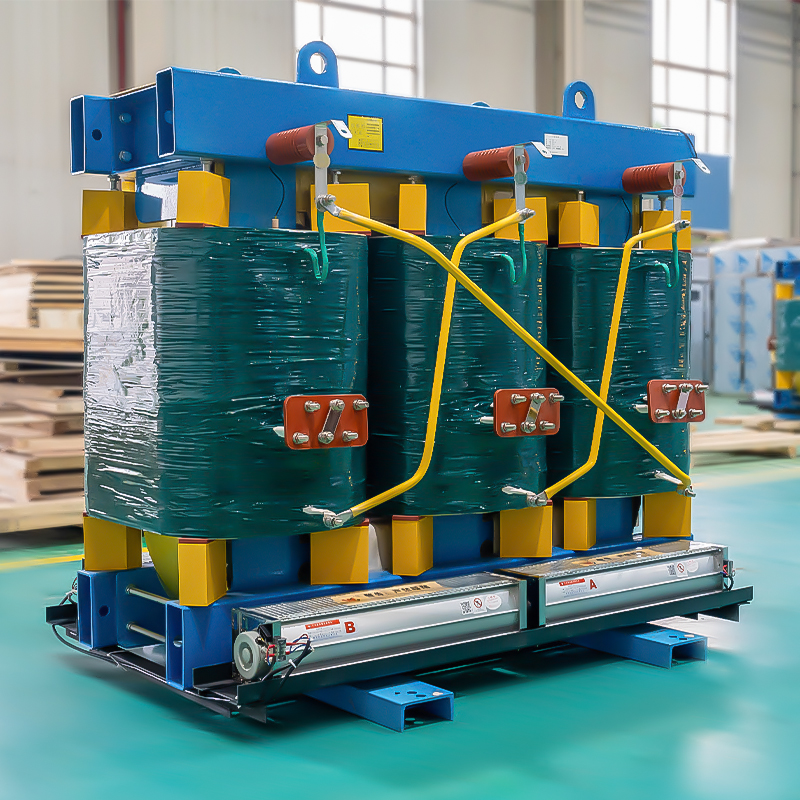

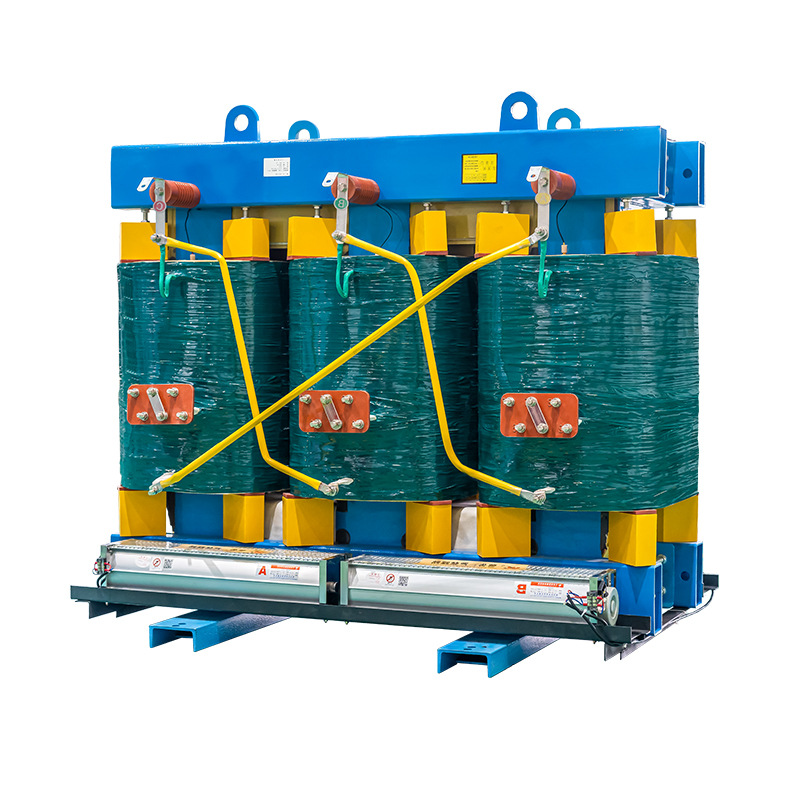

So với máy biến áp thông thường, máy biến áp khô hợp kim vô định hình 2500kVA có thể tiết kiệm 21,000kWh mỗi năm. Lấy ví dụ 50 máy, hàng năm tiết kiệm được 1.05 triệu kWh điều này có nghĩa là giảm tiêu thụ được 420 tấn than. Ngoài ra còn giảm khí thải CO2 khoảng 1,050 tấn.
Đặc tính thiết kế và thực thi:
1. Thiết kế
Áp dụng phần mềm thiết kế hiện đại tối ưu hóa điện từ giúp cải thiện độ chính xác và tốc độ thiết kế máy biến áp khô hợp kim vô định hình, đồng thời giúp tự động hóa và tối ưu hóa thiết kế. Khả năng phân tích mô phỏng mạnh mẽ, cho từng dòng sản phẩm, thông qua phân tích mô phỏng dòng chảy từ trường, nhiệt độ, từ trường rò rỉ, lực ngắn mạch, … nhằm đảm bảo an toàn và tin cậy cho sản phẩm.
2. Lõi từ
Sử dụng vật liệu dạng lá vô định hình chất lượng cao làm lõi, ủ dưới tác động của từ trường dòng điện trực tiếp nhằm đạt được các đặc tính vượt trội về tổn thất sắt từ thấp và dòng điện kích từ thấp. Bề mặt lõi được phủ một lớp nhựa đặc biệt để chống ẩm và chống ăn mòn. Cấu trúc lõi đơn giản, độ bền cơ học cao, khả năng giảm sóng hài bậc cao và tổn thất sắt từ thấp hơn 70% đến 80% so với các sản phẩm thông thường.
3. Cuộn hạ áp kiểu lá
Sử dụng đồng lá nhập khẩu chất lượng cao và vật liệu cách điện cấp H, quấn trên lõi đúc cách điện. Lớp cách điện được làm bằng giấy NOMEX, và tẩm theo phương pháp áp suất chân không [VPI] nhằm hóa rắn thành một thể chắc chắn. Hai đầu trên dưới được bịt kín bằng nhựa. Thanh đồng và lá đồng được hàn bằng thiết bị chuyên dụng. Thể hiện rõ độ bền cơ học cao, khả năng chịu ngắn mạch tốt, chống bụi, chống ẩm và chịu phun muối tuyệt vời.
4. Cuộn dây cao áp

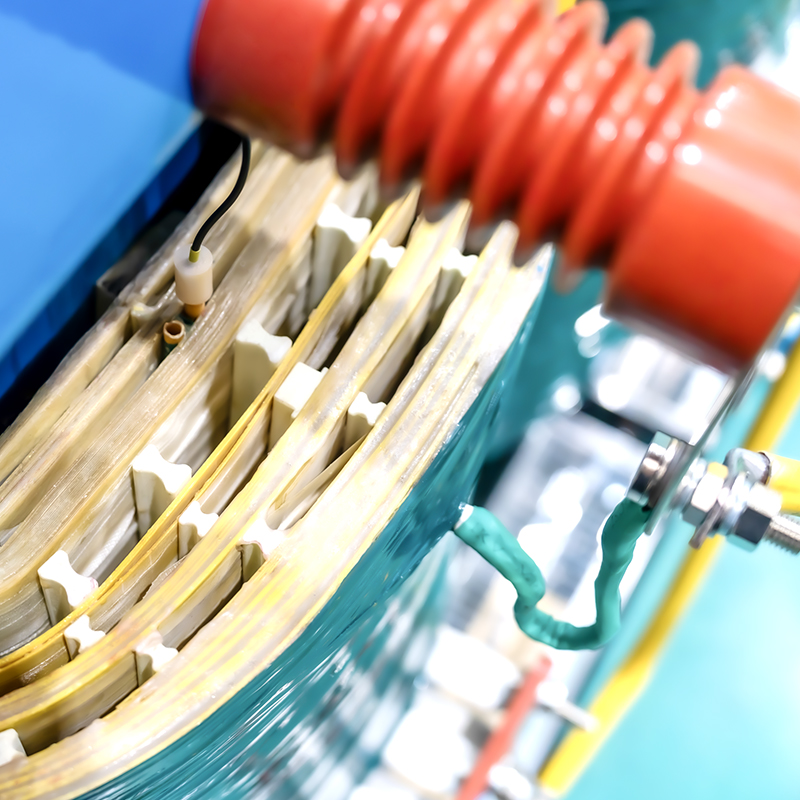

Với thiết kế trụ phân đoạn nhiều lớp có cấu trúc đa kênh dọc, thể hiện rõ khả năng chịu nóng và chống sốc mạnh mẽ, cũng như khả năng chịu điện áp xung tuyệt vời. Cuộn dây sử dụng dây đồng phẳng bọc giấy NOMEX, giấy NOMEX giúp cách ly với lớp vật liệu cách điện chính [cấp H]. Sau khi ngâm tẩm theo phương pháp áp suất chân không [VPI], cuộn dây trải qua quá trình gia nhiệt ở nhiệt độ cao giúp hóa rắn chúng. Hai đầu trên dưới được bịt kín bằng nhựa, đảm bảo tản nhiệt tốt và chống rạn nứt.
5. Kết cấu máy
Với cuộn dây làm thân chính chịu tải, đỡ trên hệ thống cuộn dây tách biệt và được cố định bằng cách nén chặt. Lõi sắt sử dụng cấu trúc treo để lõi không chịu áp lực, giúp giảm ảnh hưởng của co ngót xuyên tâm và giãn nở trên lõi sắt khi máy biến áp bị ngắn mạch. Phần chồng lên nhau ở hai đầu lõi sắt tuân theo quy trình bịt kín bằng keo đặc biệt đảm bảo lực tác động lên lõi sắt là nhỏ nhất.
